Trazado de molde base hombre

Estos trazados son punto de partida de diversas transformaciones, realizados a partir de las medidas del cuerpo, al igual que todos los trazados base no incluye tela para costura.

En esta entrada sigue el paso a paso de un trazado sencillo de molde base slim fit o ajustado para hombre, puedes agregar pinza de entalle en la cintura para una figura más adaptada.
El contorno de pecho será la medida principal para todo el trazado.


Toma de medidas necesarias para este método de trazado
puedes ver más información en la entrada "Bases Principales del corte, Toma de Medidas"
anota unas medidas antes de comenzar
- contorno de pecho (1)
- contorno de cintura (2)
- longitud centro de espalda (3)
- largo de manga (4)
- contorno de puño (6)
calcula la medida X que se usará en el trazado
X es igual a 1/20 de la medida de pecho + 3,7 cm.
-por ejemplo con un contorno de pecho de 100 cm. es igual a
(100/20) + 3,7 =
        5    + 3,7 = 7,5 cm.

Trazado de espalda y delantero:
A. forma un cuadro que tenga la mitad del contorno de pecho más 5cm. por la longitud centro de espalda (1,2,3,4)
B. traza una línea horizontal con la altura de 1/6 de pecho más 9 cm. (5-6)
C. sobre la horizontal, del punto 1 a 7  marca 1/7 de pecho más 5 cm. y del punto 2 a 8 marca 1/7 de pecho más 6 cm.
traza las verticales hasta encontrar los puntos 9 y 10
D. sobre la horizontal desde el punto 2 hasta 11, marca la medida X.
sube con una vertical desde el punto 11, 1/3 de X marca el punto 12.
sube por la vertical derecha 0,3 cm. desde 2, marca 13.
E. traza el escote de espalda con suave curva uniendo el punto 12 y 13.
Sobre la horizontal desde el punto 1 marca la medida X menos 0,5 cm. hasta el punto 14.
Baja por la vertical izquierda desde 1 hasta 15, con la medida X. traza una vertical desde 14 y horizontal desde 15 para encontrar el punto 16.
F. desde el punto 16 marca una diagonal con la mitad de la distancia entre los puntos 15 y 16, une este punto a los puntos 14 y 15 para trazar el escote delantero.
baja desde 8 1/6 de X sobre la vertical, luego hacia la izquierda a 1 cm. está el punto 18.

G. Traza el hombro de espalda uniendo los puntos 12 y 18.
desde el punto 7, baja por la vertical 1/3 de X más 1 cm.
H. toma la medida del hombro de espalda y replica esta distancia en el delantero desde el punto 14, pasando por la marca hecha sobre la vertical hasta 19. marca el punto medio entre 9 y 10, (20), traza una vertical hacia abajo, esta separa el delantero de la espalda.
I. Sobre la vertical 7, marca el punto medio entre el punto en la línea de hombro y el punto 9, (21). Sobre la vertical 8, marca el punto medio entre la altura del extremo del hombro de espalda y el punto 10, (22).
Toma la distancia entre el punto 20 y 10 y aplica la mitad de esta medida a 45° hacia el centro desde el punto 9 y desde el punto 10 (como indica el croquis) en estos puntos se apoyará la sisa.
J. Desde el punto 19 traza la sisa uniendo los puntos como indica el croquis hasta el punto 22.
Desde el punto 3 en la esquina inferior izquierda baja 1/6 de la medida X, (24), desde 24 traza una horizontal hacia la derecha.
25 es el punto medio entre los puntos 5 y 9, traza una vertical hacia abajo hasta la horizontal de 24 y marca el punto 26 en la intersección.
K. Para el canesú de espalda, sobre la vertical derecha desde el punto 13 baja 1/14 de pecho hasta 27, traza una horizontal desde este punto hasta el punto 29.
28 es el punto medio entre 27 y 29.
L. Cierra el trazado de la sisa con suave curva de 18 a 22, a la altura del punto 29, baja 1/6 de la medida X, une este punto con la horizontal del canesú a 2 cm. del punto 28. quedará conformado el canesú de espalda con una pequeña pinza que acompaña la forma del hombro
M. El entalle de la cintura es opcional y dependerá del resultado que se busca, puedes ajustar un poco el molde en la línea de la cintura descontando los centímetros de diferencia entre el contorno de pecho y el contorno de cintura, no olvides que el trazado es de la mitad del cuerpo, por lo tanto siempre se toma la mitad del contorno total como referencia.
N. Agrega una pinza de entalle para ajustar más la cintura en la espalda

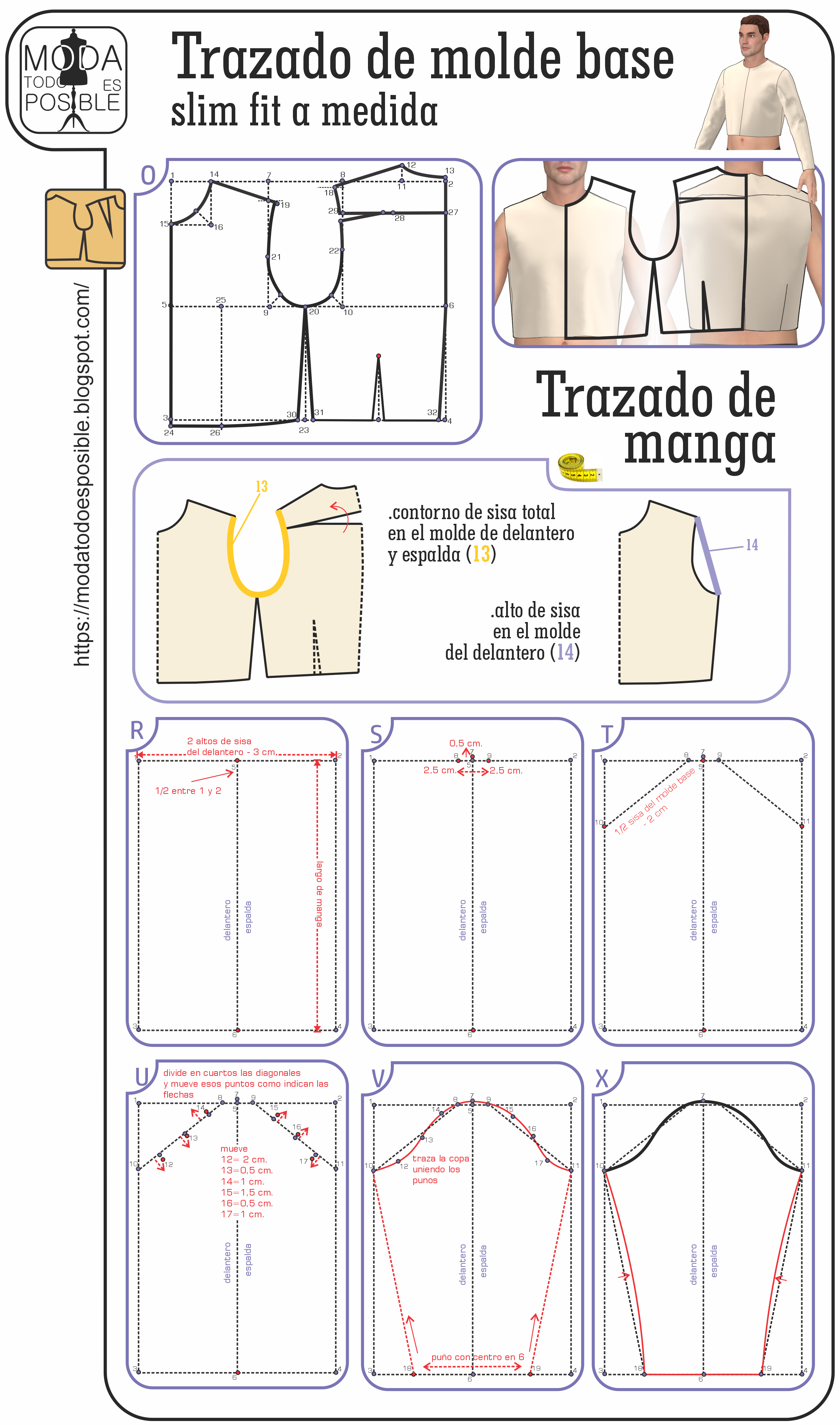

Trazado de la manga:


. Para el trazado posterior de la manga, tomaremos dos medidas sobre el molde base obtenido
-Contorno de sisa total
-Alto de sisa en el delantero



R. forma un cuadro que tenga de ancho = dos altos de sisa (tomada en el molde base delantero) menos 3 cm. y de alto el largo de manga.(1,2,3 y 4)
Marca el punto medio entre 1 y 2 y traza una vertical del punto 5 al 6
S. Sobre la vertical central sube 0,5 cm. desde el punto 5 (7), sobre la horizontal superior
marca 2,5 cm. a cada lado del punto 5, para marcar el punto 8 y 9.
T. traza una diagonal desde el punto 8 hasta la vertical izquierda con la mitad de la medida de sisa (tomada en el molde base) menos 2 cm. para encontrar el punto 10, repite esta operación desde el punto 9 hacia la vertical derecha y marca el punto 11.
U. divide en cuartos las diagonales y marca los puntos 12,13,14,15,16 y 17
G. mueve los puntos en forma perpendicular a las diagonales como indican las flechas para trazar posteriormente la copa.
mueve el
punto 12= 2 cm. hacia abajo
punto 13= 0,5 cm. hacia abajo
punto 14= 1 cm. hacia arriba
punto 15= 1,5 cm. hacia arriba
punto 16= 0,5 cm. hacia arriba
punto 17= 1 cm. hacia abajo.
Sobre estos puntos se apoya el trazado de la copa.
V. Une con una curva como indica el croquis los puntos 10,12,13,,14,8,7,9,15,16,17 y 11 para formar la copa de la manga.
En la horizontal inferior marca la medida del puño con el punto 6 en el centro.
marcando 18 y 19, une estos puntos con línea recta a los puntos 10 y 11.
X. traza las líneas de costura bajo manga como indica el croquis entrando suavemente.
La copa de la manga tendrá aproximadamente 2 cm. más que la
medida de la sisa, estos centímetros pueden embeberse en la zona alta de la copa para que esta acompañe mejor la forma del cuerpo, marca piquetes de referencia en la copa para facilitar la costura posterior como indica el croquis arriba.
Realiza una prenda en liencillo, ajusta a tu necesidad y traslada al molde base cualquier cambio.
Recuerda que estos moldes no tienen tela para costura.
